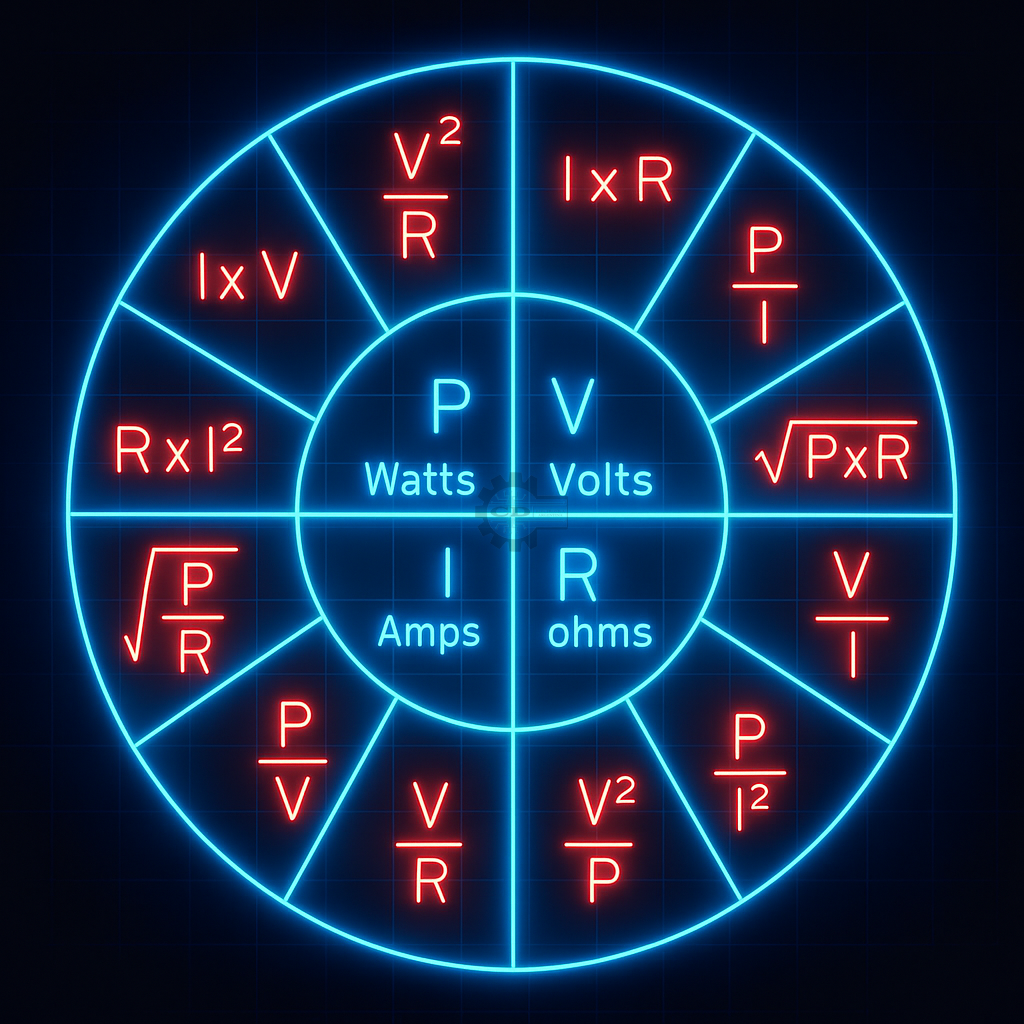

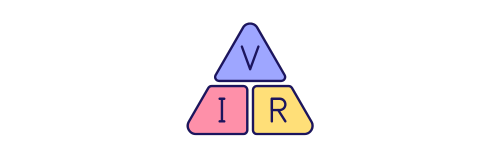

La Ley de Ohm es la relación fundamental entre tensión (V), corriente (I) y resistencia (R) en un circuito eléctrico. Establece que la corriente que circula por un conductor es directamente proporcional al voltaje aplicado e inversamente proporcional a la resistencia del mismo.
Fórmulas:
V = I × R → El voltaje es igual a la corriente por la
resistencia.
I = V / R → La corriente es igual al voltaje dividido
por la resistencia.
R = V / I → La resistencia es igual al voltaje dividido
por la corriente.
Esta ley permite analizar y diseñar cualquier circuito eléctrico, calcular caídas de tensión, corrientes esperadas y determinar resistencias necesarias para proteger componentes.
La potencia eléctrica (P) indica la cantidad de energía que un circuito consume o entrega por unidad de tiempo. Se mide en vatios (W) y depende del voltaje y la corriente que circulan.
Fórmulas:
P = V × I → Potencia como producto de tensión y
corriente.
P = I² × R → Potencia disipada en una resistencia según
la corriente.
P = V² / R → Potencia disipada según el voltaje
aplicado y la resistencia.
Estas relaciones permiten calcular el consumo de dispositivos, la disipación térmica en resistencias y el dimensionamiento de fuentes de alimentación.

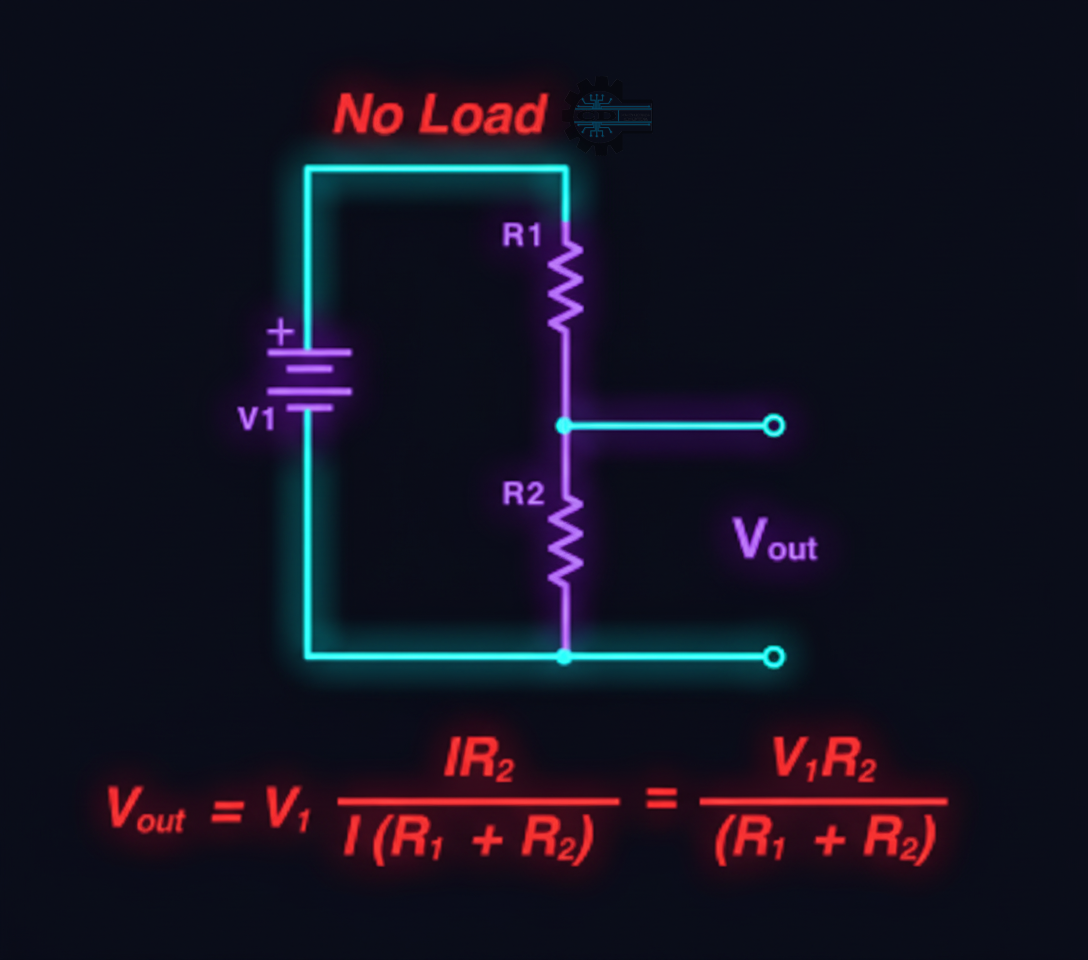

Un divisor es un circuito que reparte el voltaje o la corriente entre varios elementos, según sus resistencias. Se utiliza para obtener fracciones controladas de una señal eléctrica.
Fórmulas principales:
Vout = Vin × (R2 / (R1 + R2)) → Calcula la tensión de
salida en un divisor de voltaje.
I1 = Itotal × (Rtotal / R1) → Calcula la corriente en
una rama en un divisor de corriente.
El divisor de tensión se usa para generar niveles de referencia, ajustar señales de sensores o medir voltajes intermedios; el de corriente se aplica en circuitos paralelos para distribuir carga.

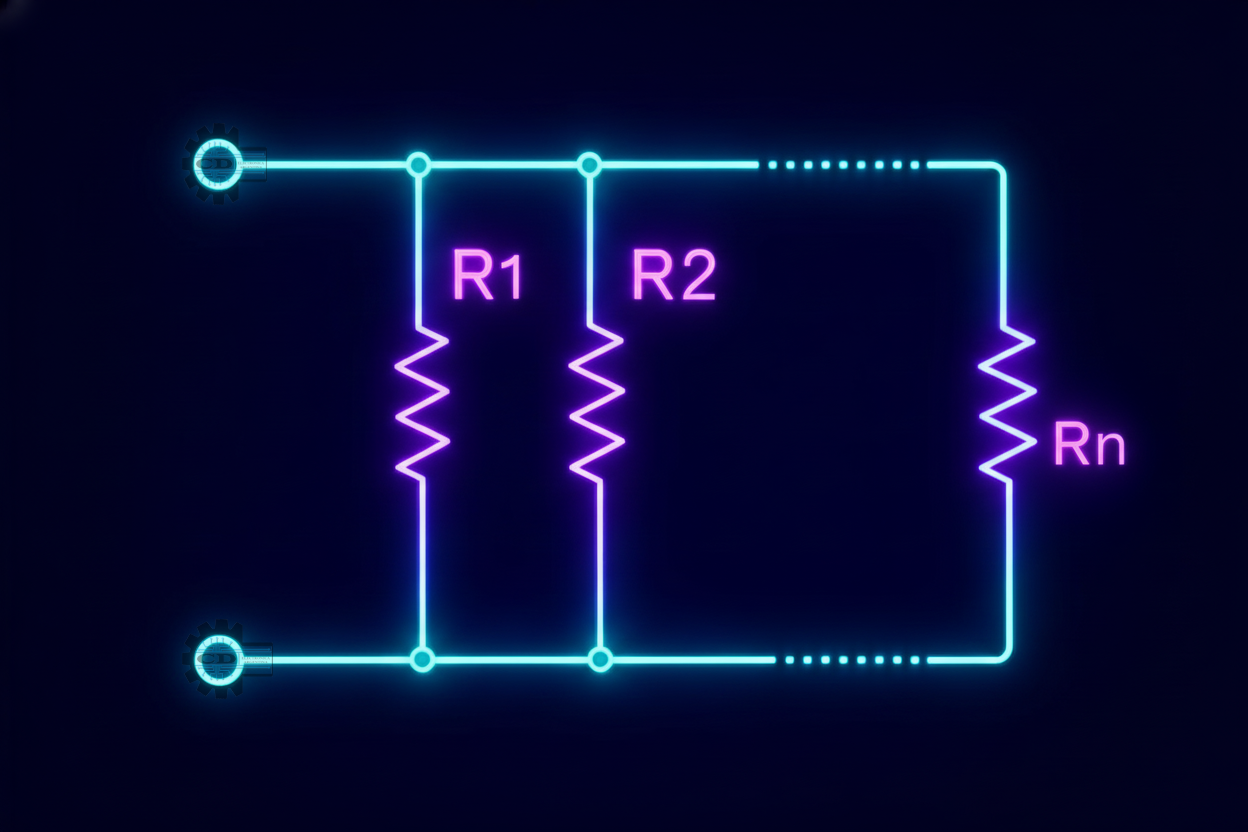

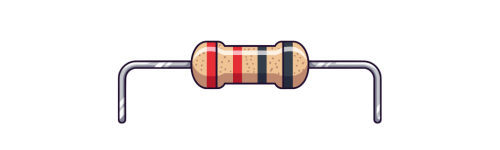

Las resistencias pueden conectarse en serie o en paralelo para modificar la resistencia total del circuito. El valor equivalente depende de cómo estén asociadas.

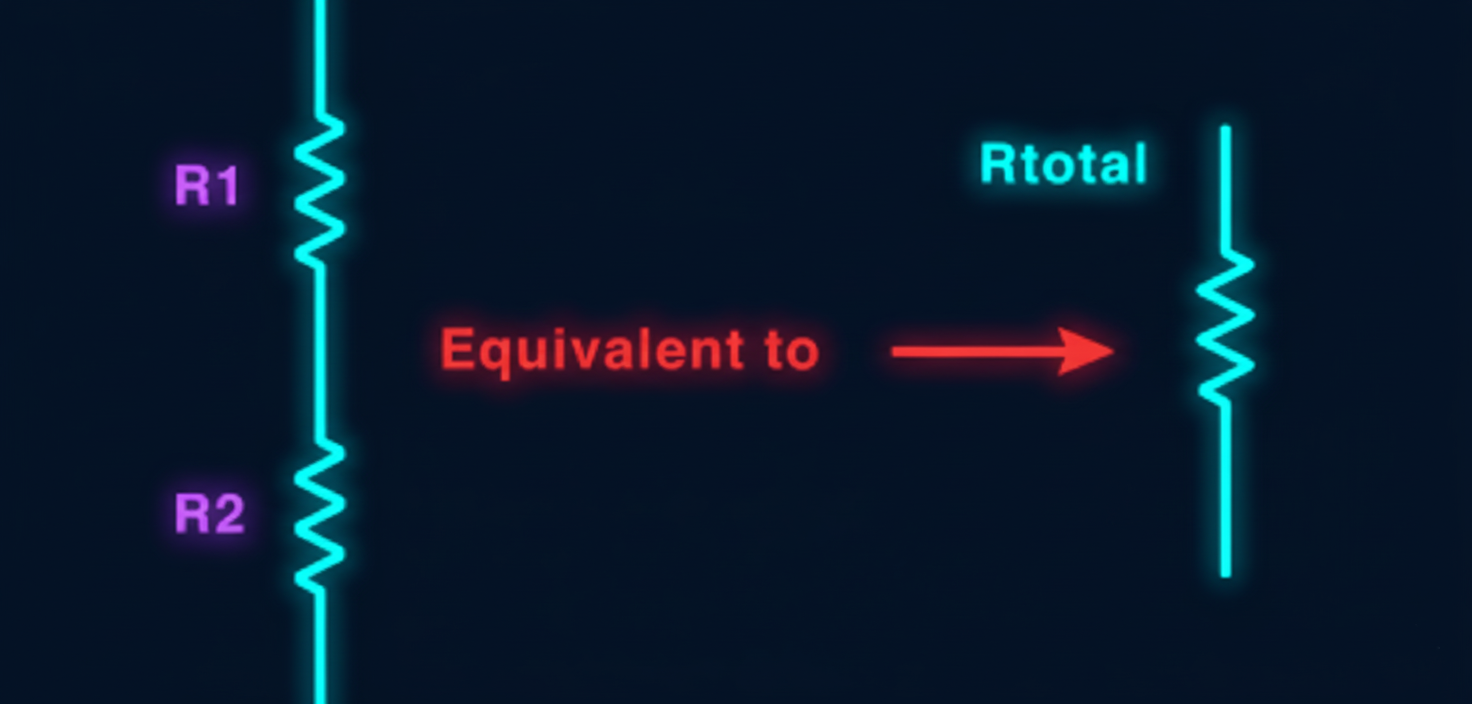

Conexión en serie:

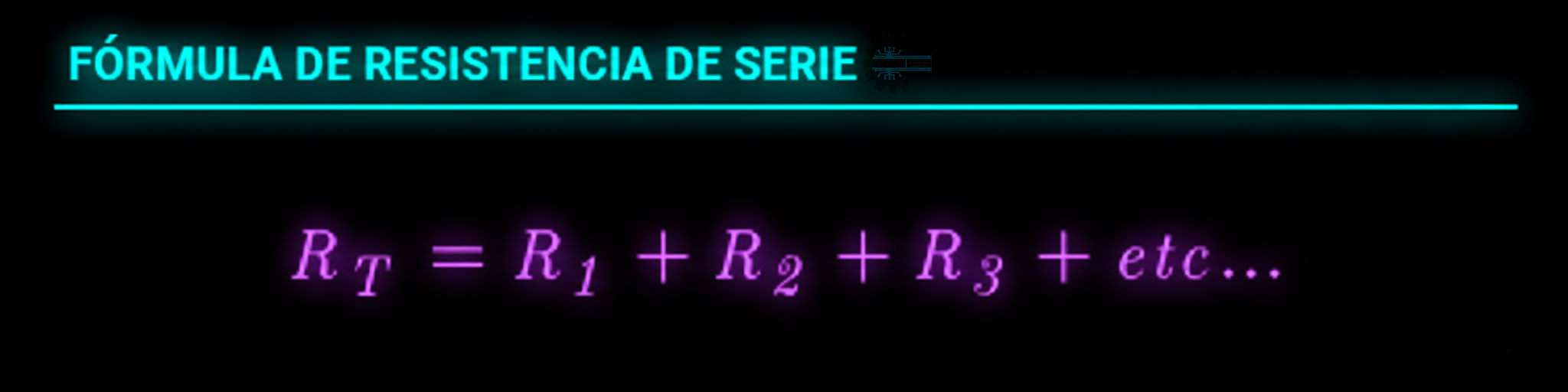

Rtotal = R1 + R2 + R3 + ...Conexión en paralelo:

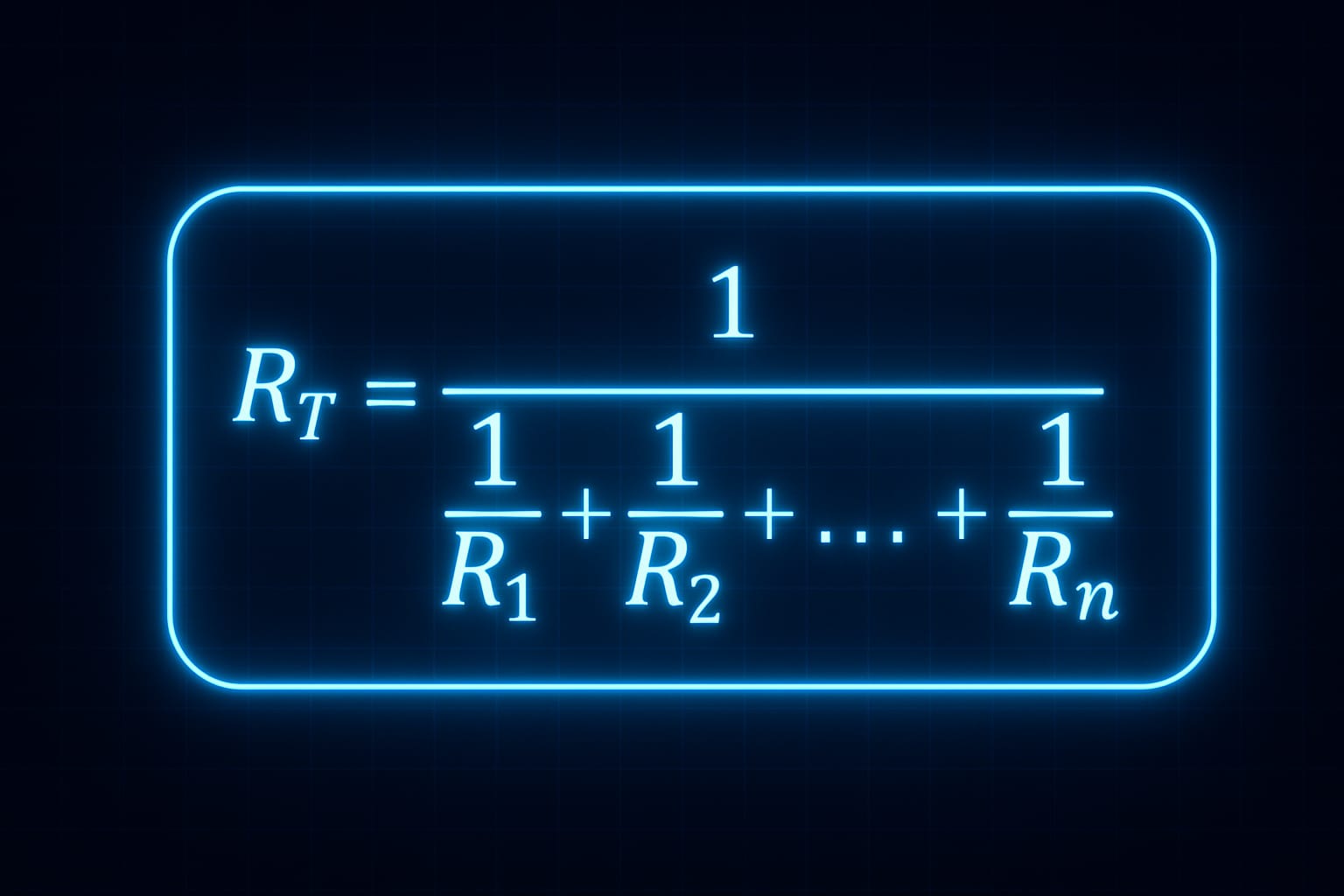

1 / Rtotal = 1 / R1 + 1 / R2 + 1 / R3 + ...Estos cálculos son esenciales para diseñar circuitos de control, filtros, divisores o redes de protección.

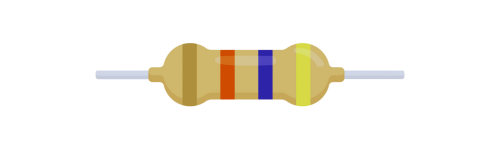

Ingresá un valor (por ejemplo 2.64 kΩ o 470 Ω), elegí la nomenclatura y la cantidad de bandas para ver el resistor con sus colores y descripciones.
El código de colores permite identificar el valor de una resistencia mediante bandas pintadas en su cuerpo. Cada color representa un número, un multiplicador o una tolerancia.
Fórmulas básicas:
Valor = (Banda1 Banda2 Banda3) × Multiplicador ±
Tolerancia
Este sistema permite identificar rápidamente resistencias sin necesidad de medirlas, siendo esencial en reparación y diseño electrónico.
